Amberlite XAD系列樹脂
XAD吸附劑種類與特性：XAD-1~XAD-5樹脂是非極性的聚苯乙烯-乙烯基苯的共聚物，XAD-7和XAD-8是極性的聚甲基丙烯酸樹脂。XAD樹脂具有疏水性，有很高的表面積和極小的孔徑，可以吸附水中沸點(diǎn)大于100℃的中性有機(jī)物和非離子有機(jī)物，而且允許無機(jī)離子及離子型有機(jī)物通過。
Amberlite XAD系列樹脂www.kj17.cn南京科捷分析儀器
??基本操作步驟：新的XAD樹脂在使用前需除去其中雜質(zhì)及非聚合物，一般用甲醇、二氯甲烷、丙酮于索氏提取器中分別提取8小時(shí)，浸泡在甲醇溶液中，并檢查無干擾峰出現(xiàn)方可使用。富集柱一般是?10mm×250mm，采用小體積微量柱方法，填有XAD-4的富集柱（?8mm×25mm），水樣體積為50~100mL，丙酮洗脫體積為50~100mL，流速為0.8~1.2ml/min。
??清潔地下水、未被重度污染的湖水和自來水，由于水中污染物含量低（μg/L~pg/L），需要將有機(jī)物富集，因此一般采用吸附法，常用的吸附劑有XAD大網(wǎng)狀樹脂、Chromosorb、國(guó)產(chǎn)的GDX樹脂以及活性炭等。圖1為XAD-2大網(wǎng)狀樹脂符集法分析鑒定污灌區(qū)地下水中有機(jī)污染物的前處理程序，操作中要注意除去吸附柱中產(chǎn)生的氣泡，控制水的流速。在樹脂上端放一團(tuán)硅烷化玻璃毛或玻璃纖維濾膜，以阻擋懸浮物質(zhì)，利于柱的再生。使用的XAD-2樹脂要經(jīng)過純化處理，過程如下：將所購(gòu)XAD-2樹脂用溶劑漂洗，去掉粉塵，在索氏提取器中用乙腈回流24小時(shí)，乙醚回流1~2小時(shí)，甲醇回流24小時(shí)。處理好的樹脂用甲醇保護(hù)裝入玻璃磨口瓶中待用。裝柱時(shí)用濕法，并將甲醇浸過柱頭，過水樣前放掉。
Amberlite XAD系列樹脂

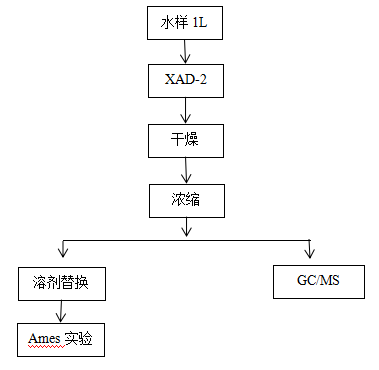

圖1 樹脂吸附富集程序方案圖
??XAD對(duì)各類有機(jī)物的吸附效果：XAD是一種高效、經(jīng)濟(jì)的富集劑，XAD-2活性表面積為300m2/g，平均孔徑為9nm，XAD可以從水中吸附醇類、醛類、酮類、酚類、酯類、芳烴和幾種含氮、硫的化合物，檢測(cè)限可達(dá)1~10ng/L。從下表看出，XAD-2對(duì)各種有機(jī)物的回收率在75%以上。添加的化合物 平均回收率% 添加的化合物 平均回收率%
鹵代烴（20種） 85 含氮化合物（12種） 82
酚類（9種） 75 酯類（16種） 80
醛、酮類（8種） 84 多環(huán)芳烴（11種） 89
醇類（9種） 93 混雜類（9種） 79
羧酸類（5種） 101
??XAD樹脂吸附的物質(zhì)隨分子質(zhì)量增大而增加，隨水溶性的下降而增加。由于PAH的相對(duì)分子質(zhì)量一般較高，故水溶性比其他有機(jī)物低，因此XAD樹脂是吸附水中PAH的優(yōu)良吸附劑。對(duì)天然水的吸附XAD-8優(yōu)于XAD-2，因?yàn)閄AD-2易被天然聚合電解質(zhì)堵塞，導(dǎo)致吸附柱滯留能力降低。
??國(guó)產(chǎn)GDX系列是高分子微球吸附劑，是仿XAD產(chǎn)品，應(yīng)用于富集水中14種PAHs，回收率達(dá)90%以上。XAD樹脂不足之處是水流速度較慢，在富集過程中，懸浮物和藻類堵塞XAD樹脂使水流減慢而無法操作，常需倒出樹脂，用蒸餾水漂洗除去雜質(zhì)后重新裝柱。
想進(jìn)一步了解我們的產(chǎn)品和新動(dòng)態(tài)？
請(qǐng)撥打科捷儀器全國(guó)統(tǒng)一客服熱線 400-800-6210
或在線咨詢我們的工程師！南京科捷儀器官方網(wǎng)站：www.kj17.com
